01 屋面正置式/倒置式做法的区别

可是防水层和保温层按怎样的顺序做呢？这就涉及到正置式和倒置式做法的区别了。“正置”与“倒置”其实就是讲防水层、保温层位置的区别。

正置：防水在上，保温在下。

倒置：防水在下，保温在上。

1、正置式构造做法：（防水在上，保温在下）

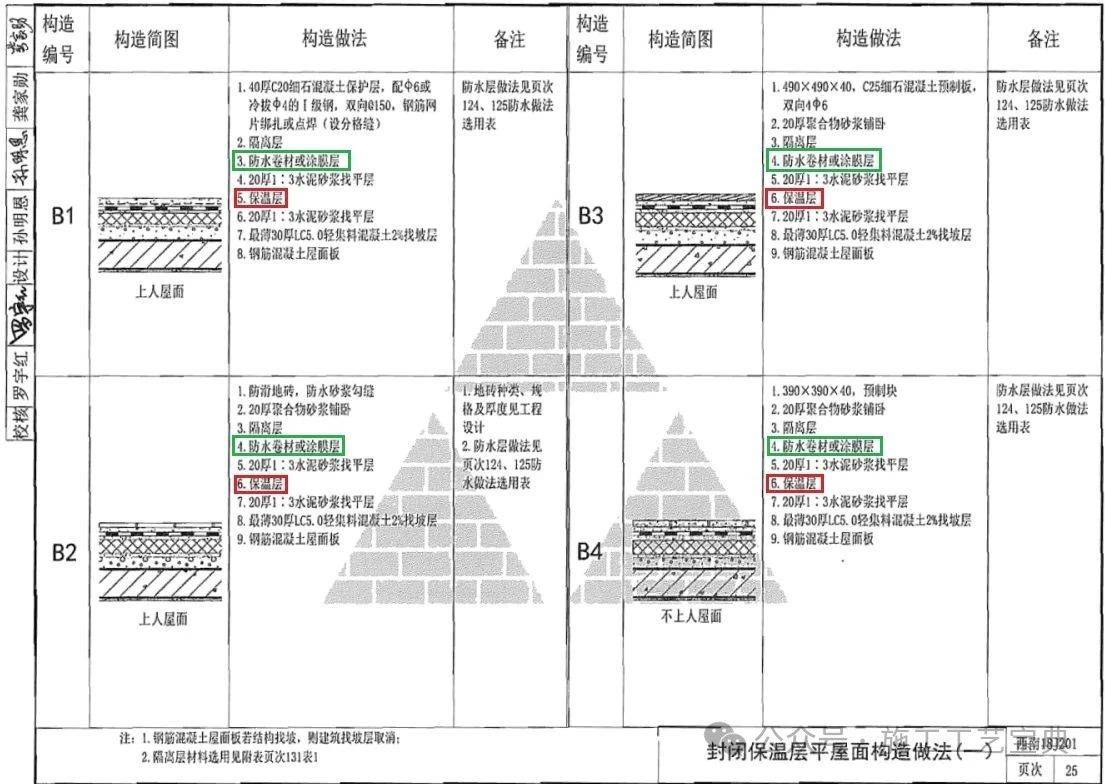

《西南18J201》-P25

图集中可以看到正置式平屋面，保温(红框)在下，防水(绿框)在上。

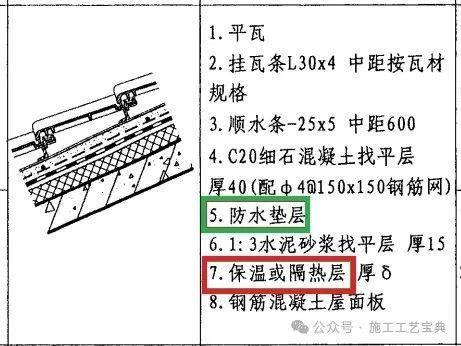

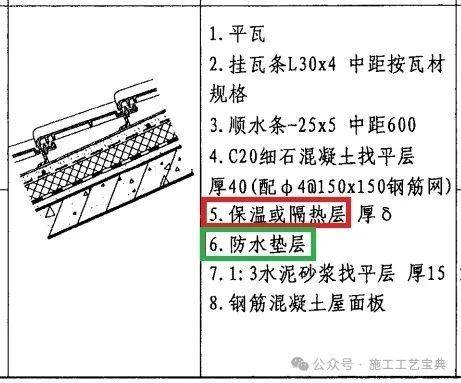

《坡屋面建筑构造09J202》

2、倒置式构造做法：（防水在下，保温在上）

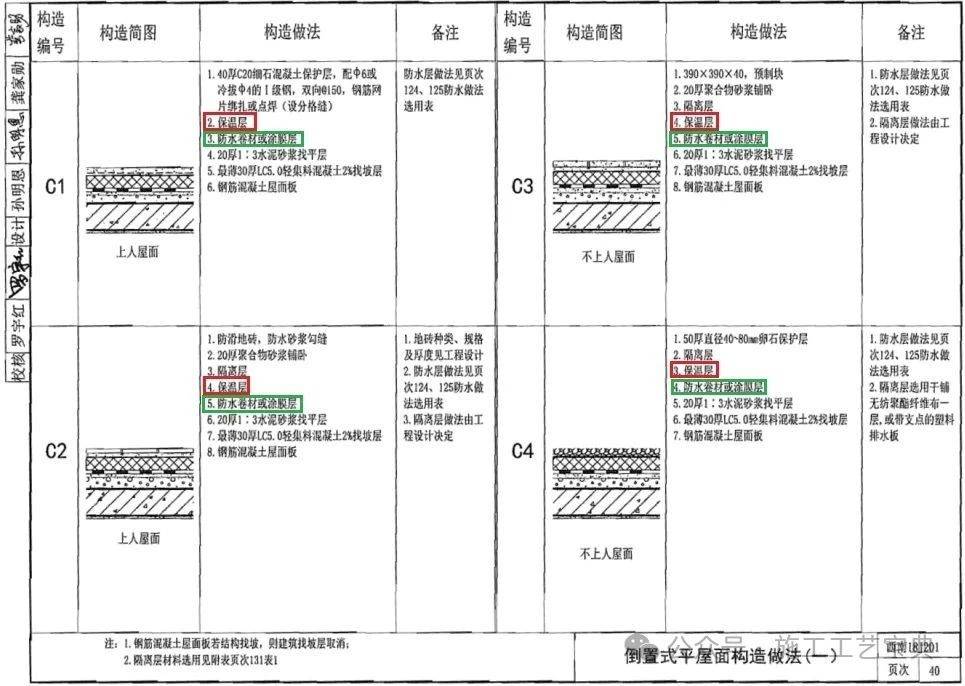

《西南18J201》-P40

《坡屋面建筑构造09J202》

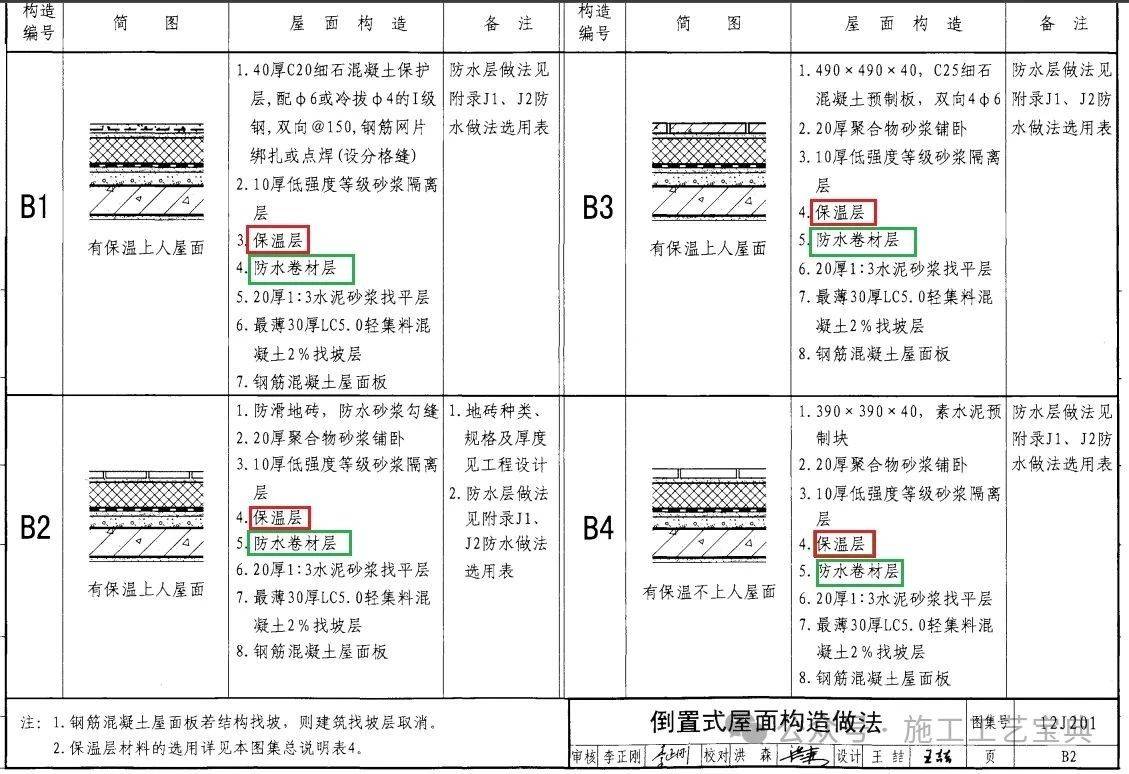

《12J201平屋面建筑构造》-PB2

这三本图集都有共同描述：倒置式屋面保温在上，防水在下。

两种做法各自适用于什么情况呢？

这要从①防水效果和②保温效果来看。

①防水效果：

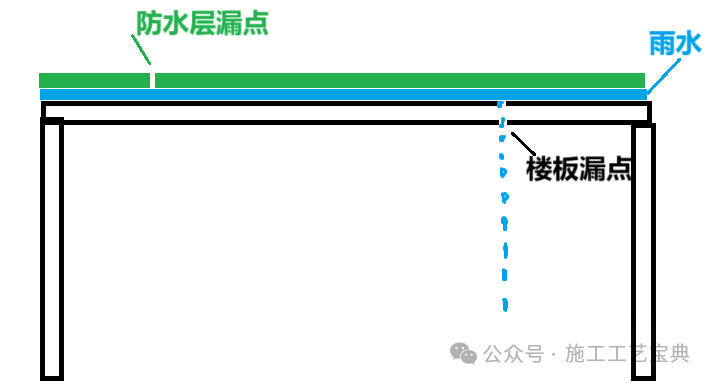

防水效果好，一定要防水层全密封，稍微有一点破损或瑕疵，水就不停的往里灌！最关键的是，你还找不到防水漏点在哪里，只能大面积翻新重做！

防水层漏点和楼板漏点完全不在同一个部位，所以在房间找到了楼板漏点，也无法找到防水层漏点的准确位置，只能将防水层全部破除翻新！

所以我们怎样避免防水层出现漏点或瑕疵呢？

尽可能的做成倒置式屋面(防水在下)，让防水层在保温层下被“保护”起来，远离外界环境日照或紫外线。

如果确实想要做正置式屋面(防水层在上)，尽可能的做到坡屋面项目，因为坡屋面一般不会作为材料堆码场，可以避免工人作业或材料堆码破坏防水层。

②保温效果：

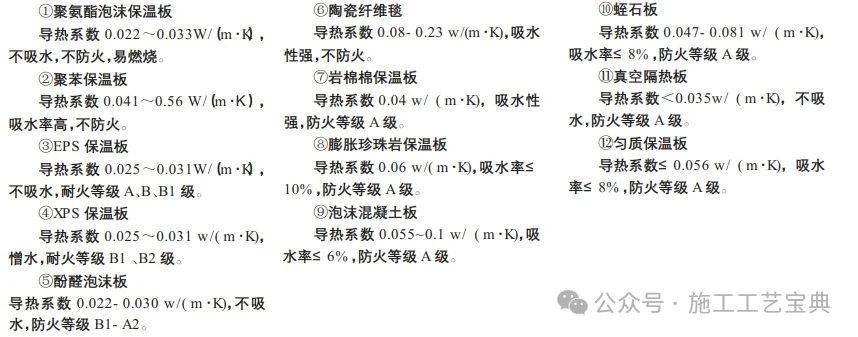

屋面用得最多的保温材料就是第四个XPS保温板：0.025~0.031。

可是以上这些保温板有些存在致命瑕疵——吸水性！

吸水性越强的材料，最终的保温效果都不好！请看水的传热系数：

大大超过保温板的传热系数。

也就是说当保温材料吸水量较大的时候，保温材料基本丧失了保温功能，就相当于铺了一层水在屋面上，加速了室内外热量的交换。

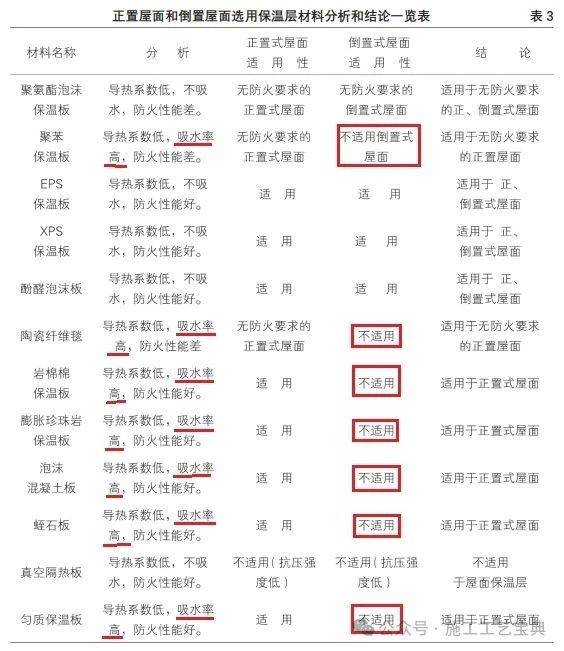

针对不同保温材料处于不同吸水率的情况，做了研究对比，得到以下这张表：

《正置式屋面与倒置式屋面所用保温层材料的选择》

《正置式屋面与倒置式屋面所用保温层材料的选择》

图片中描述了很多不适用于倒置式屋面的保温材料，也就是说这些材料不适合做在防水层上面，因为这样会加剧保温层吸水，从而丧失保温性能！

可是表中显示，几乎所有材料都适用于正置式屋面，因为保温层在防水层下面，被“保护”起来了，不容易吸到水。

①从防水效果来看：

★我们希望防水层在下面(倒置式)被保护起来；

★如果必须要做在上面(正置式)，那我们尽量选择坡屋面。

②从保温效果来看：

★我们尽可能的选择吸水率低的保温材料，哪怕是做成倒置式(保温层靠近外界)，它也不吸水，能发挥保温功能；

02  屋面各细部节点标准做法

1、设备基础

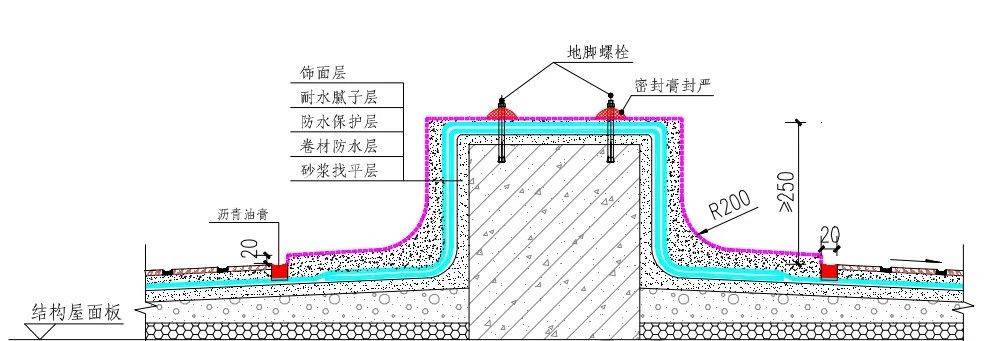

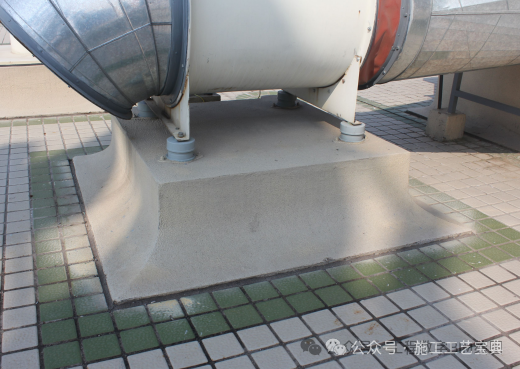

大型设备基础：

1.大型设备基础直接落在结构板上.

2.基础阴角附加层应盖过设备基础，并在平面宽度留设不少于 250mm。

3.防水保护层用细石混凝土做 R=200 的八字脚；四周面层喷涂料或真石漆。

4.泛水根部高出屋面面层 20mm，且与屋面面层间预留 20mm 宽分格缝，用沥青油膏进行勾缝。

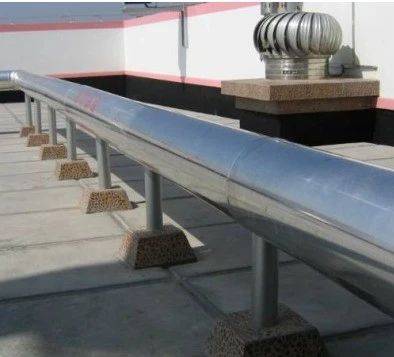

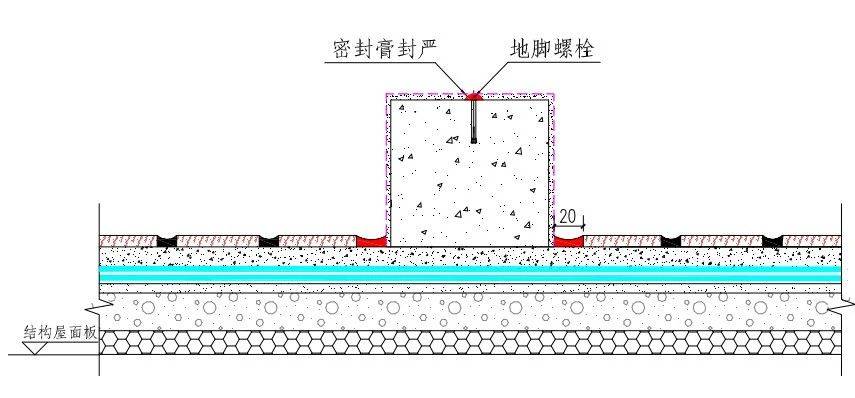

小型设备基础及风管支架基础标准做法：

1.小型设备基础及风管支架基础落在防水保护层上。

2.基础台可做成方形台或方锥台。

3.基础外装饰面层应同大型设备基础面层做法。

4.设备基础与屋面面层间预留 20mm 宽分格缝，使用沥青油膏进行勾缝。

5.设备基础排列要顺直，有序，高低一致。

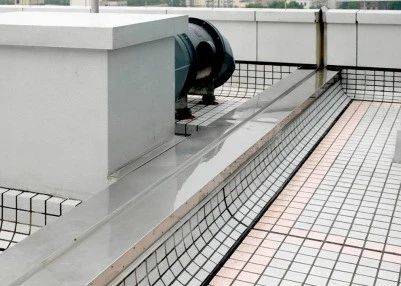

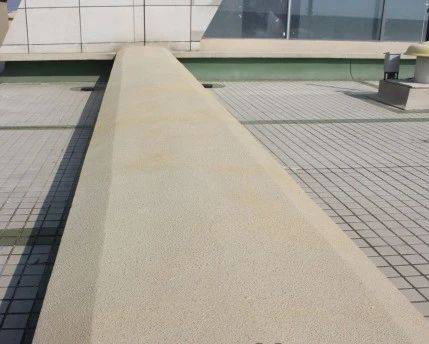

2、变形缝

2.1、等高变形缝标准做法

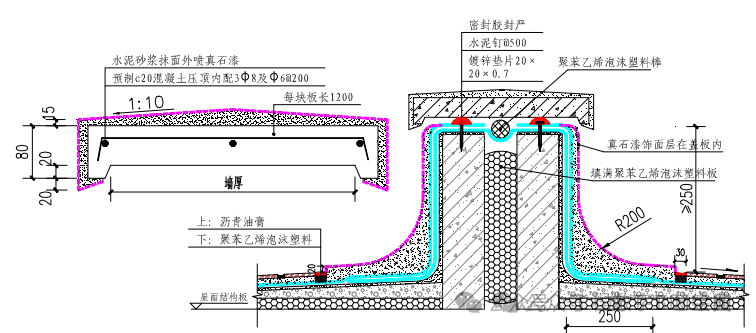

第一种类型(外部装饰为预制混凝土盖板)

1.变形缝之间用聚苯乙烯泡米塑料板填充;

2.变形缝墙体阴角防水附加层在平面宽度留设250m，立面泛水收头收至墙体顶部用水泥钉配金属压条固定，用密封胶封严，且高度>250mm。

3.变形缝两侧墙体泛水防水保护层用细石混凝土做 R=200 的八字脚;表面压光，与面层交接处留设 30m分格缝，缝内填塞聚苯乙烯泡沫应用密封材料嵌填。

4.采变形缝上部防水保护层用预制钢筋混凝土盖板覆盖，盖板两侧设小鹰嘴滴水线。

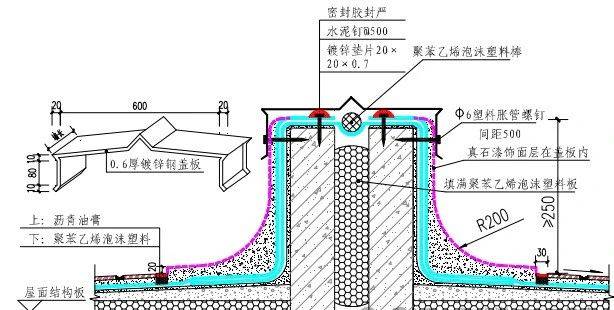

第二种类型(外部装饰为标准型V型金属盖板)

1、变形缝上部防水保护层使用成品的镀锌钢板盖板进行封闭，盖板与结构用电6塑料胀管螺钉，中距 500mm。

2、其它同上;

2.2、不等高变形缝标准做法

1. 高低跨变形缝内填塞聚乙烯泡沫塑料条填充。

2. 女儿墙泛水≥250mm，在立面高度要上包至女儿墙。

3. 卷材泛水在主楼外墙收头，用水泥钉中距 900 固定，在裙楼女儿墙外立面亦用水泥钉固定。

4. 高低跨变形缝防水保护层才用 0.8 厚彩色钢板或 1 厚铝合金盖板。

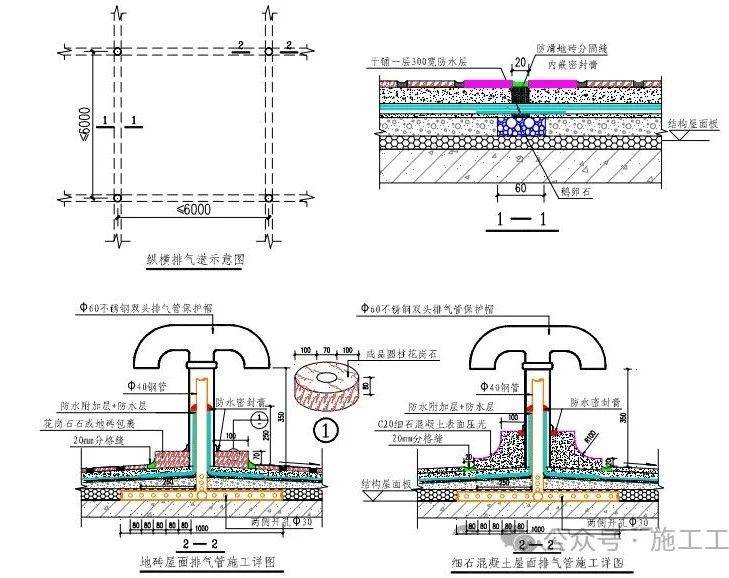

3、排气孔标准做法：

1.正置式屋面设置排气道，排气道宽度为 60m，在找坡层内设置，内部嵌鹅卵石。

2.排气管泛水做≥250m 防水层;防水收头采用密封胶封闭，外部采用双头保护帽。

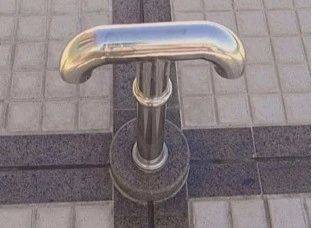

3.地砖屋面排气管保护帽根部做成品花岗石圆柱保护墩，圆柱内径70m，外径270m，高80m，也可做成细石混凝七方形保护墩，保护墩宽 260m，高 70m，表面粘贴地砖。保护墩与地砖间留设20m 分格缝，缝内填嵌沥青油膏。

4.细石混凝土屋面排气管保护帽根部做成半径为 100m 圆弧状保护墩，上部宽 260m，下部高出面层20m，外侧做压光处理，保护墩与面层交界处留设 20mm 分格缝，内填嵌密封膏。

5.排气帽做法要一致，纵横排列整齐，外形美观。

4、排气管标准做法

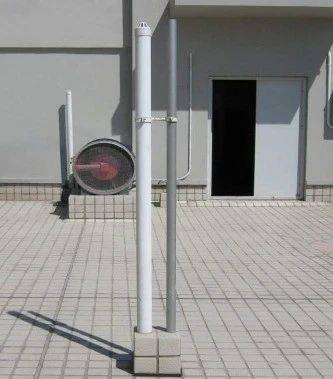

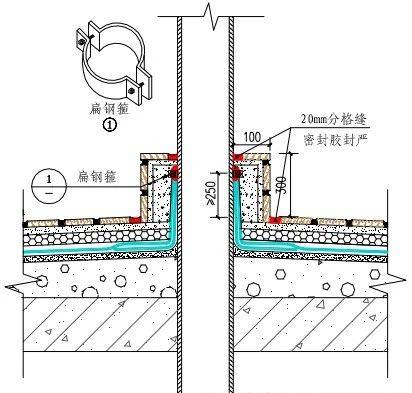

4.1、地砖面层标准做法

1.出屋面管道泛水处的防水附加层在平、立面宽度均不应小于 250mm;卷材收头应用金属箍紧固，并用密封材料封严

2.泛水高度范围内做 300mm 高方形保护墩，保护墩突出管道边 100mm,须覆盖防水收头处，表面粘贴地砖。

3.方形保护墩与地砖层相交处留设 20m 分格缝，用沥青油膏嵌缝。

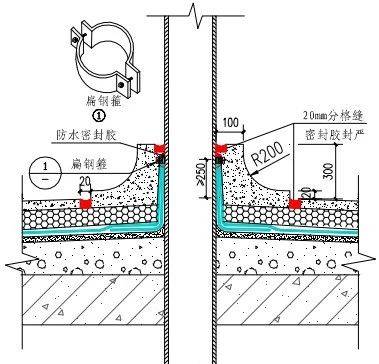

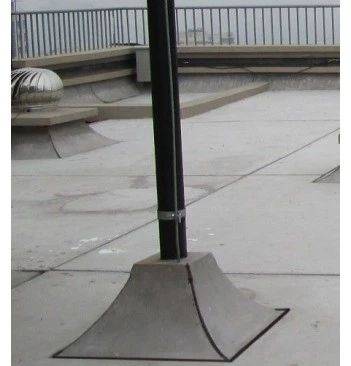

4.2、细石混凝土标准做法

1.出屋面管道管道泛水处的防水附加层在平、立面宽度均不应小于 250mm;卷材收头应用金属箍紧固，并用密封材料封严

2.防水泛水高度范围内做 300mm 高圆弧半径为 100mm 的保护墩，保护墩突出管道边 100mm，保护墩高度须覆盖防水收头处,表面压光，弧度自热。

3.弧形保护墩与细石混凝土相交处留设 20m 分格缝,用沥青油膏膏嵌缝

5、直式落水口

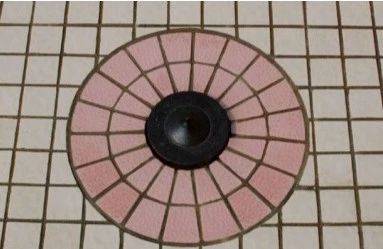

5.1、落水口外面砖层做法

1.正置式屋面落水口管固定在找坡层上,倒置式屋面落水口管固定在结构层上,杯口边沿用防水密封膏封严。

2.落水口外防水附加层为 250mm,防水层和附加层均深入落水口杯内底部，并用密封膏封严。

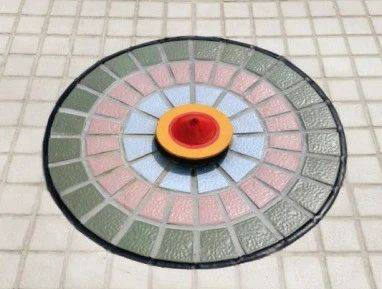

3.落水口处以雨水口为中心，采用边长为 100mm 面砖裁成圆弧型砖，圆弧砖排成两环或三环，直径500mm范围内找坡为5%，范围外根据屋面形式找坡，周圈内外设 20mm 宽，20mm 深凹槽，用沥青油膏嵌缝。4.落水口面层排砖要整齐，美观，勾缝光滑平整。

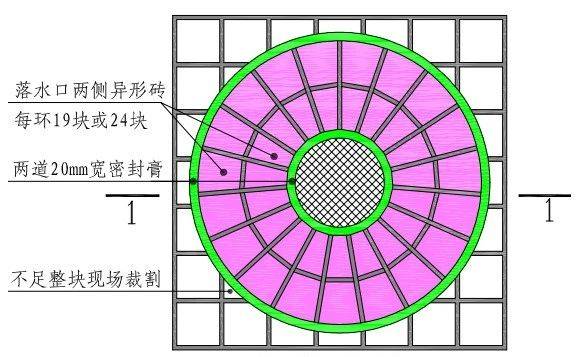

屋面落水排砖详图

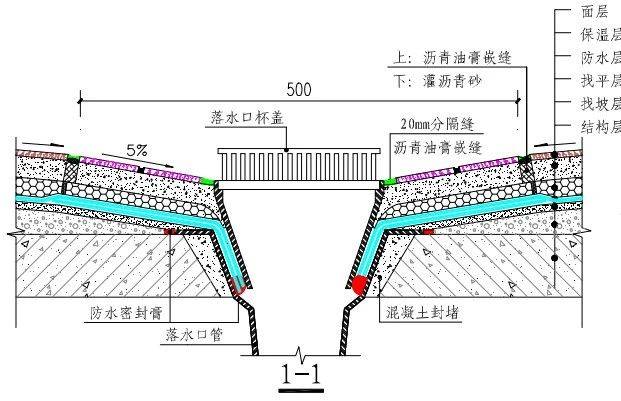

正置式屋面直式落水口

倒置式屋面直式落水口

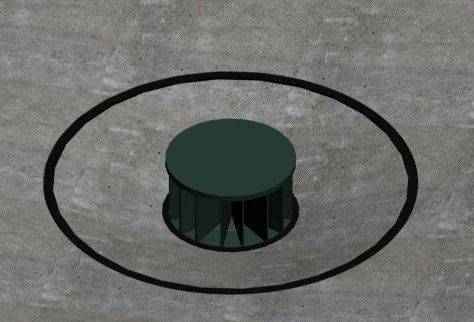

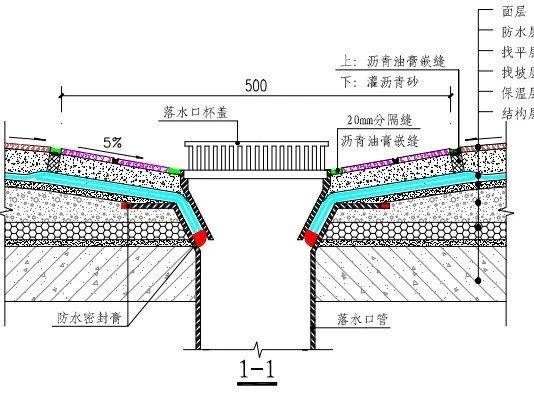

5.2、落水口外细石混凝土面层做法

1.正置式屋面落水口管固定在找坡层上，倒置式屋面落水口管固定在结构层上，杯口边沿用防水密封膏封严。

2.落水口外防水附加层为 250mm,防水层和附加层均深入落水口杯内底部，并用密封膏封严。

3.落水口处以雨水口为中心，直径 500m 范围内找坡为5%，范围外根据屋面形式找坡，周圈内外设20mm 宽，20mm 深凹槽，用沥青油膏嵌缝。

4.落水口处细石混凝土要压光，坡度顺畅、自然。

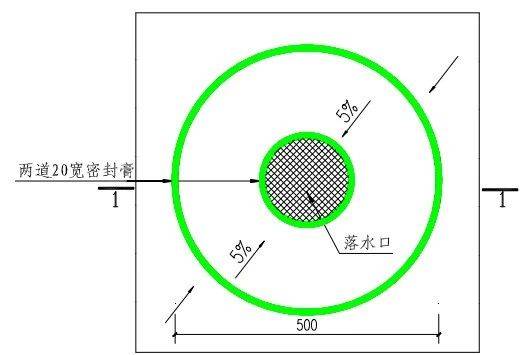

屋面直式落水口找坡详图

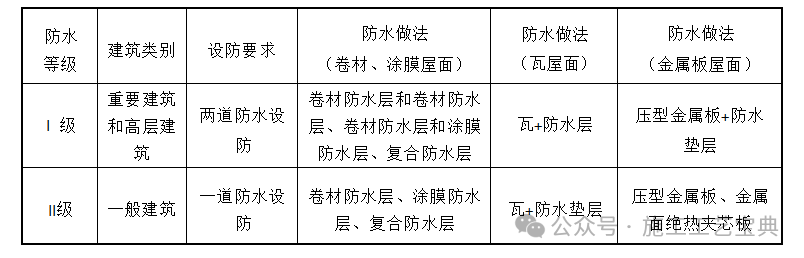

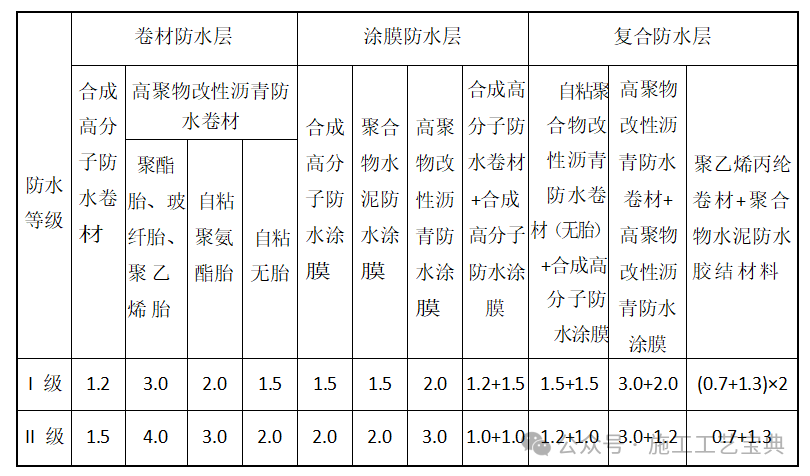

03 屋面防水等级、设防要求及防水做法
