在角焊缝设计中不仅需要限制焊缝最大高度. 同时还要限制焊缝最小高度。那么，为什么要限定角焊筵的最小焊脚尺寸？

 1. 对母材的影响

    角焊缝尺寸过大，会产生较大的焊接变形和残余应力；但是也不能过小，否则会造成因热输入量过小而使母材热影响区冷却速度过快，形成硬化组织。

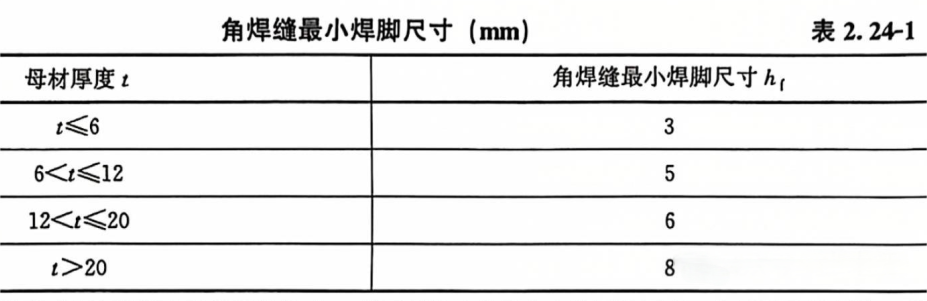

    《钢标》第11.3.5条第3款规定了角焊缝最小焊脚尺寸，见表 2.24-1 。

注：1 采用不预热的非低氢焊接方法进行焊接时，t 等于焊接连接部位中较厚件厚度，宜采用单道焊缝；采用预热的非低氢焊接方法或低氢焊接方法进行焊接时，t等于焊接连接部位中较薄件厚度；

2 焊缝尺寸均不要求超过焊接连接部位中较薄件厚度的情况除外；

3 承受动荷载时角焊缝焊脚尺寸不宜小于 5mm。

由于采用低氢焊接方法降低了氢对焊缝的影响，其最小角焊缝尺寸可比采用非低氢焊接方法时小一些，即按焊接连接部位中较薄件厚度取值。

    2.对焊缝的影响

    《钢结构设计手册》（第四版）中，为了防止焊缝产生裂纹，也对最小焊脚尺寸作了规定。为了防止焊缝金属由于冷却过快产生裂纹，角焊缝的焊脚尺寸hf（mm）不得小于，t（mm）为较厚焊件厚度（当采用低氢型碱性焊条施焊时，2 可采用较薄焊件的厚度）。

    对埋弧自动焊，最小焊脚尺寸可减小1mm; 对T 形连接的单面角焊缝，应增加1mm; 当焊件厚度等于或小于4mm时，最小焊脚尺寸应与焊件厚度相同。
