1、马凳筋概念

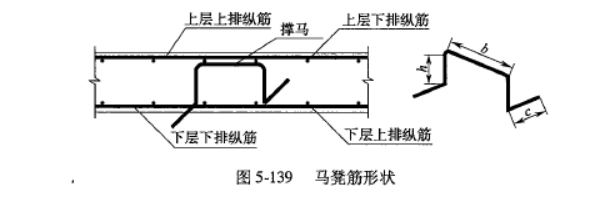

马凳，它的形状像凳子，故俗称马凳，也称撑马、撑筋。常用于基础底板和浇板在双层双向钢筋网片之间，起固定基础和板上层钢筋的作用，以保证钢筋位置的正确。马凳筋形状如图 5-139 所示，它作为板的措施钢筋时是必不可少的。

2、马凳筋概述

基础筏板中不宜使用马凳，因为使马凳在基础垫层标高不准时无法控制混凝土保护层，且基础面标高也会有误差，用支架立杆标好水平，可更好控制基础面标高及钢筋保护层，且比马凳更稳定和牢固，故施工中马凳适用于楼层面。马凳钢筋一般图纸上不注写，只有个别设计者设计马凳，大都由项目工程师在施工组织设计中详细标明其规格、长度和间距。通常，马凳的规格比板受力筋小一个级别，如 C12 的板筋可用 C10 的钢筋做马，纵向和横向的间距一般为 1m,还应考虑钢筋间距模数，一般取钢筋间距的整倍数，不过具体问题还得具体对待。

总之，马凳设置的原则是固定牢上层钢筋网，使其能承受各种施工活动荷载，确保上层钢筋的保护层在规范规定的范围内。板厚很小时可不配置马凳，如小于 100mm 的板，马凳的高度小于 50mm，无法加工，可以用短钢筋头或其他材料代替，并有可靠的措施。总而言之，马凳的设置要符合够用、适度的原则，既能满足要求又要节约资源。

3、马凳筋如何放置

马凳筋应在板的下层网片绑扎完成后放置和固定，马凳筋下部平直段位于板下层钢筋网片的下排钢筋之上，与下层网片下排钢筋垂直相交，并卡在两根钢筋之上。马凳绑扎固定后，布置和绑扎与马凳上部分垂直相交板上层钢筋网片的下排钢筋，然后布置和绑扎板上层网片的上排钢筋。

4、马凳筋的根数如何计算

马凳筋根数计算需按每净跨计算，有梁板马凳根数=（横向净跨/横向马凳间距-1）x（纵向净跨/纵向马凳间距-1），如果板筋设计成底筋加支座负筋的形式，且没有温度筋时，马凳根数必须扣除中空部分。梁可以起到马凳筋作用，所以马凳个数应扣除梁。电梯井和板洞部位无需马凳，不应计算。

5、马凳筋的长度如何计算

马凳高度 h=板厚-2x 保护层-(上部纵横两根板筋直径之和+板下部底层钢筋直径)上平直段 b 通长取值为 100mm 马凳上平直部分放置 1 根板纵向钢筋。下左右平直段 C 为板筋间距+100mm，使底部撑脚卡在两根钢筋之上，平稳地支承板的上部钢筋。

马凳筋下部需放垫块与模板隔开，不能接触模板，以防止马凳筋返锈。

6、马凳筋的直径选用

当板厚不大于 140mm，板受力筋和分布筋不大于 10mm 时，马凳筋可采用 C8;当 40mm < h ≤200mm，板受力筋不大于 12mm 时，马凳筋可采用 C10;当 200mm <h≤300mm 时，马凳筋可采用 C12;当 300mm<h ≤500mm 时，马凳筋可采用 C14;当500mm<h ≤700mm 时，马凳筋可采用 C16;厚度大于 800mm 时，最好采用钢筋支架或角钢支架。

马凳排列可按矩形排列也可梅花形放置，一般是矩形排列。马凳方向要一致。
